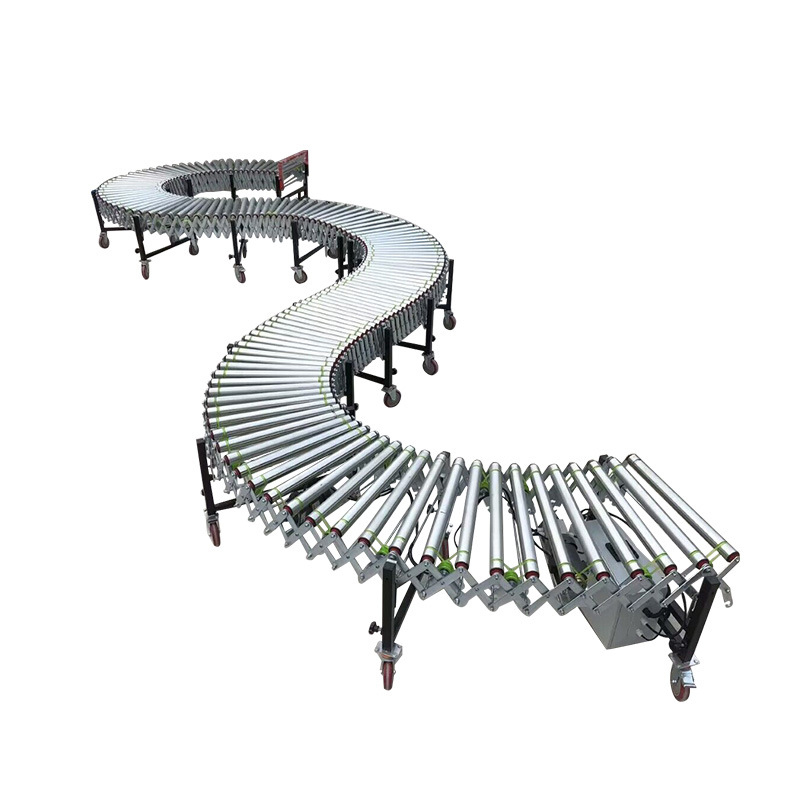

التصميم الهيكلي للخط التلسكوبي لأسطوانة الطاقة

1. أسطوانة الطاقة: هناك أنواع عديدة من أسطوانات الطاقة، بما في ذلك الأسطوانات الكهربائية، والأسطوانات المسننة، وبكرات الحزام، وما إلى ذلك. تدمج الأسطوانة الكهربائية المحرك وآلية التخفيض داخل الأسطوانة، مع هيكل مدمج وختم جيد، وهي مناسبة للمناسبات ذات المساحة العالية ومتطلبات النظافة.

2. مادة الأسطوانة ومعالجة السطح: تتميز بكرات الفولاذ الكربوني بالقوة العالية والتكلفة المنخفضة، وهي مناسبة للبيئات الصناعية العامة. عادةً ما تتم معالجة سطح الأسطوانة بشكل خاص، مثل الجلفنة والطلاء المطاطي وما إلى ذلك، لزيادة الاحتكاك ومقاومة التآكل لمنع البضائع من الانزلاق أو التلف أثناء النقل.

3. الآلية التلسكوبية: الآلية التلسكوبية هي الجزء الأساسي لتحقيق التغيير في طول الخط الناقل. تحقق الآلية التلسكوبية لمنزلق سكة التوجيه الانزلاق النسبي للقطاعات من خلال التعاون بين سكة التوجيه والمنزلق، وتتميز بخصائص الدقة العالية والثبات الجيد.

4. الإطار: تم تركيب الخط التلسكوبي لأسطوانة الطاقة بالكامل على الإطار، وهو جزء الدعم الأساسي للمعدات. يجب أن يأخذ تصميم الإطار في الاعتبار الاستقرار العام وقدرة التحمل للمعدات، وعادةً ما يتم لحامه بمقاطع مثل قناة الصلب والشعاع I.

5. هيكل الدعم: من أجل ضمان استقرار خط النقل تحت أطوال وأحمال مختلفة، يتم توفير مجموعة متنوعة من هياكل الدعم. في الجزء السفلي من الخط التلسكوبي، عادة ما يتم تثبيت أرجل قابلة لضبط الارتفاع، والتي يمكن تعديلها وفقًا لسطح الأرض للحفاظ على مستوى المعدات.
